스파이럴 덕트 90도 엘보 - 200 파이

제품사양

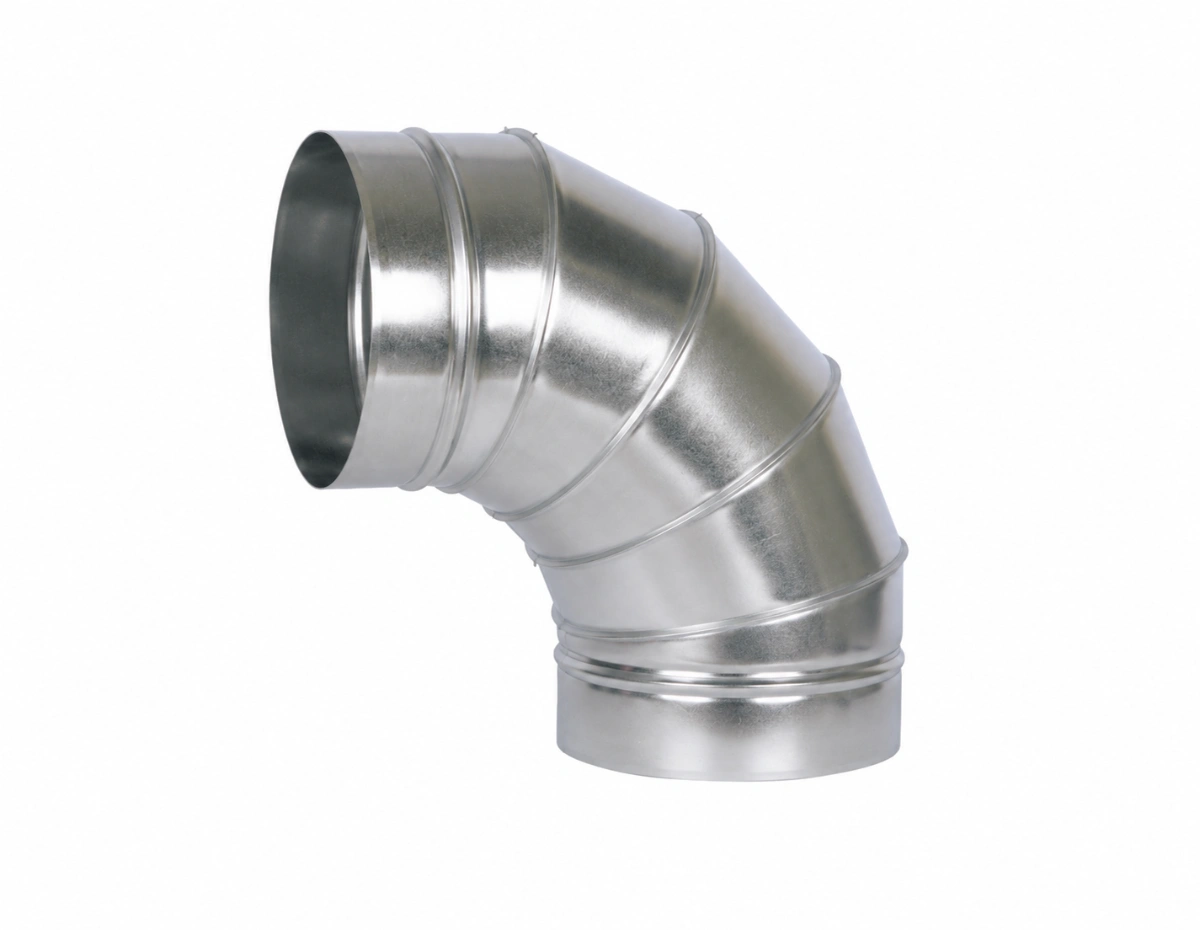

제품명	스파이럴 덕트 90도 엘보 200파이
규격	직경 75~500 파이

1. 구조 및 형태적 특징

• 방향 전환 (90° / 45°): 직선으로 가는 기류의 방향을 꺾어주기 위한 부속으로, 주로 ‭‬ 45, 90도 형상이 표준으로 사용됩니다.
• 알(R) 값 (곡률 반경): 엘보의 구부러진 정도를 나타내는 수치입니다. 곡률 반경이 클수록 유체의 흐름이 부드러워집니다.
• 제작 방식에 따른 분류:
  • 고알(Go-Al) 엘보: 여러 개의 분할된 마디(피스)를 용접하거나 접어서 연결한 형태입니다. 주로 구경이 큰 배관에 사용됩니다.
  • 프레스 엘보: 아연 강판을 금형으로 한 번에 찍어내어 두 조각을 접합한 형태입니다. 외관이 깔끔하고 규격이 정밀하여 소형~중형 배관에 흔히 쓰입니다.

2. 기능적 장점 및 특징 (시각화 포인트)

• 압력 손실(정압 손실) 최소화: 급격한 직각 꺾임이 아닌 완만한 곡선 구조를 가져, 공기 저항과 와류(Turbulence) 현상을 줄이고 송풍 효율을 유지합니다.
• 기밀성 및 구조적 강도: 구조적으로 변형이 적은 아연 도금 강판(GI)이나 스테인리스(STS)로 제작되어 고압의 풍량에도 찌그러짐 없이 안정적인 기밀을 유지합니다.

3. 주요 용도

• 건물의 공조 시스템(HVAC) 및 환기 배관의 벽면, 천장 모서리 굴곡 구간
• 직선 덕트 설치가 불가능한 장애물(보, 기둥, 타 배관) 우회 구간
• 송풍기(휀) 흡입구 및 토출구 직후의 급격한 방향 전환 시 부하 경감용
